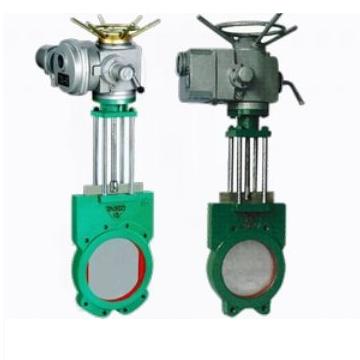

Z973X/F电动浆液阀

http://www.gzgq1618.com
【Z973X/F电动浆液阀】在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点，不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能，【Z973X/F电动浆液阀】技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多优点，同时具备手动、电液动操作功能。电气控制：行程开关控制、位置显示仪控制，实现了机、电、液、仪一体化等多功能体系。【【Z973X/F电动浆液阀】采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制，用户可根据实际需要进行选择。 【阀门用途及特点】： 【Z973X/F电动浆液阀】适用于煤浆、泥浆、纸浆、糖浆、污水、砂浆等介质管路上，作启闭调节和节流使用，适用于水平安装，亦可 倾斜安装。 净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。 　　 造纸工业——用于任何浓度纸浆、料水混合物。 　　 制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。 　　 食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。 　　 电站除灰——用于灰渣浆 采矿、钢铁工业——用于煤浆、滤碴浆等。 1、启闭迅速，平稳可靠，自动化程度高。 2、安装高度及位置不受限制。 3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。 4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。 【执行机构参数】： 1、电源：AC380V、50HZ。 2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。 3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。 4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。 5、环境温度：-20℃～120℃。 6、可选：配电气控制器。 【产品技术参数】： 公称压力MPa 密封试验MPa 壳体试验MPa 工作温度℃ 适用介质 0.6MPa 0.66MPa 0.9MPa -10℃～120℃ 泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质 1.0MPa 1.5MPa 1.5MPa 【阀门结构图】： 【阀门零部件材料】： 阀体 闸板 阀杆 密封面 不锈钢、球墨铸铁、灰铸铁 不锈钢 不锈钢 丁腈橡胶、聚四氟乙烯 【阀门外形及连接尺寸】： 阀门口径DN(mm) L D D1 H n-M PN0.6 PN1.0 50 48 48 125 100 335 4-M16 65 48 48 145 120 363 4-M16 80 50 50 160 135 395 4-M16 100 50 50 180 155 465 8-M16 125 50 50 210 185 530 8-M16 150 60 60 240 210 630 8-M20 200 60 60 295 265 750 8-M20 250 70 70 350 318 900 12-M20 300 70 80 400 368 1120 12-M20 350 80 80 460 430 1260 16-M20 400 90 90 515 482 1450 16-M22 450 90 120 565 532 1600 20-M22 500 90 130 620 585 1800 20-M22 600 140 140 725 685 2300 20-M27 700 140 140 840 800 2500 24-M27 800 190 190 950 898 2800 24-M30 900 203 203 1050 1005 3100 28-M30 1000 216 216 1160 1115 3400 28-M30 1200 254 254 1380 1325 3600 32-M36
