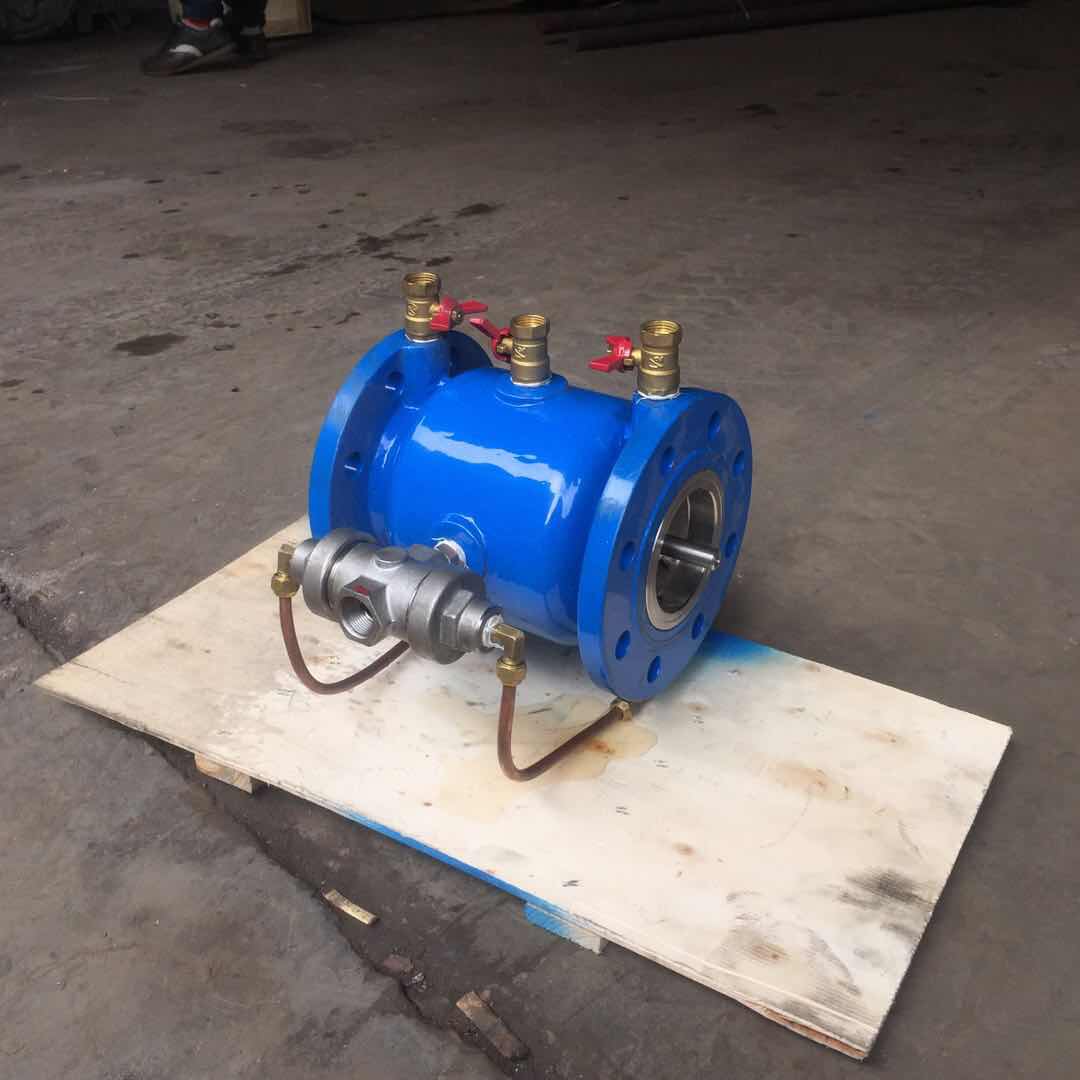

LHS743X直流式低阻力倒流防止器

产品说明：
LHS743X直流式低阻力倒流防止器由前后两个止回阀和中间自动排水器组成。在回流状态发生时，两个止回阀自动关闭，排水器自动开启，中间腔大气隔断。在前后止回阀产生渗漏时，能够自动排水，阻断回流，严格防止回流污染，保护上游管道内的水质。主要用于城镇供水管网与各类用户管网之间，自来水总管和小区用户水表后；或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断，或者无负压设备的配套安装，能够严格防止倒流污染的发生。

产品性能参数：

工作原理

●正向通水：

进口压力大于出口压力时，两个止回阀瓣开启，排水器关闭。在2m/s流速时，流通水损小于0.04Mpa.

●反向关闭：

进口压力小于等于出口压力时，两个止回阀瓣关闭，排水器开启。

如果没有垃圾卡阻，两个止回阀瓣密封关闭，排水器出口不排水，中间腔与大气相通，中间腔压力为零。

●防止回流污染：

进口压力小于出口压力时，两个止回阀瓣处于关闭状态，排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻，产生渗漏，所漏介质均流向中间腔，经过排水器直接排出阀外，防止对进口端的回流污染。

设计和制造标准

1）制造标准：机械工业行业标准JB/T11151-2011《低阻力倒流防止器》

2）设计标准：国家标准GB50015-2003《建筑给水排水设计规范》（08版）

中国工程建设协会标准CECS259-2009《低阻力倒流防止器应用技术规程》

国家建筑标准设计图集06SS109《管网叠压式供水设备选用与安装》P50~52

建筑产品选用技术专项图集2010CPXY-S38总278《低阻力倒流防止器和真空破坏器选用与安装》

产品类型

①内置排水式低阻力倒流防止器

DN≤50螺纹连接

 分为：LHS711X型 DN15-DN25

 LHS712X型 DN32-DN50

   其中： LHS711X型产品没有检测球阀和进口过滤网

②直流式低阻力倒流防止器

  法兰连接

  型号：LHS743X型 DN50-DN200

③在线维护式低阻力倒流防止器

  法兰连接

  型号：LHS745X型 DN150-DN400

  进口设有过滤网和伸缩法兰

产品外形结构尺寸：
