简单介绍】
SJ-ZT型碳钢/不锈钢直通视镜广泛应用于管道、设备装置中重要附件。可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。直通视镜是工业管道装置上的主要附件之一，通过它能随时观察管道中液体、气体、蒸汽等介质流动反应情况，监视生产，避免生产过程中事故发生。经常用于石油、化工、化纤、制药等生产管路中。
【详细说明】

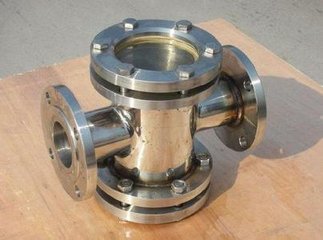

SJ-ZT型碳钢/不锈钢直通视镜 产品简介
学名：直通视镜(Through endoscopic)
直通视镜别名：液流观察器、液流视镜、管道视镜、直通十字型视镜
直通视镜款式：方中头对夹式;圆中头对夹式;圆中头并帽式;方中头双(单)压式;圆中头双(单)压式
直通视镜连接方式：法兰;螺纹;焊接
直通视镜结构：该视镜主要由视镜底板、视镜玻璃、紧固件;密封件组件等组成。
SJ-ZT型碳钢/不锈钢直通视镜 工作原理：
安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。
SJ-ZT型碳钢/不锈钢直通视镜结构特点：
⑴ 采用J44W-220R DN15高压截止阀形式，锥面密封，聚四氟乙烯填料密封。
⑵ 阀盖与阀体有螺栓连接，拆装方便。
⑶ 阀瓣与阀杆为整体结构，阀体内腔介质流道通畅，防止假液位。
⑷ 整体式阀体，双阀杆结构，外型布局合理。
⑸ 阀体可通保温蒸汽，作为介质保温，防止液体结晶。
⑹ 阀体与塔类容器焊接，提高阀体温度，二次防止液体结晶。
直通视镜安装使用可控式保温视镜时需注意的问题：
⑴ 改进视镜垫片的材质。使用具有耐腐蚀，耐老化，耐高温的四氟板，安装时，应对密封面及垫片进行外观检查，不得有径向沟槽和划痕等缺陷，密封垫片应安装平整，位置准确，不得有偏斜或中心偏移，且接触良好，达到使用要求。
⑵ 加强对生产工艺指标的管理。严格控制预蒸馏塔出气温度在120℃,压力1.765MPa,一吸塔出气温度≤46℃，压力1.765MPa，防止超温超压。
SJ-ZT型碳钢/不锈钢直通视镜 技术参数：
1、壳体材质：碳钢、不锈钢、玻璃钢、碳钢衬氟、FRPP塑料。
2、视窗材质：钠钙玻璃、钢化硼硅玻璃、石英玻璃、有机玻璃。
3、密封材质：丁睛橡胶、聚四氟乙烯、石墨复合。
4、工作压力(Mpa)：PN0.6~2.5，客户如有更高压力要求的，可以定做。
5、工作温度：0℃~+250℃;0℃~+800℃。
6、法兰标准：JB/T81-94，其它法兰标准请用户注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
7、制造检测标准：HGJ501-502-86
8、阀体外表：碳钢防腐油漆或发黑不锈钢酸洗处理或抛光
SJ-ZT型碳钢/不锈钢直通视镜 安装注意事项
1、视镜安装.
焊连法兰片必须清洁并且没有损伤，经专业人员进行操作
2、视镜镜片安装.
确信视镜座平整光滑，镜片与视镜座之间的密封垫片安装平整，密封垫片没有损伤并且不粘油脂，在紧固螺钉前确定视镜与盖子安装正确，然后慢慢紧固螺钉。
3、视镜必须在允许的压力范围内工作，否则就不能保证安全操作.
温度范围：钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃。
钢化硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃。
石英玻璃的最高允许温度为800℃，温度的急剧变化范围为500℃至20℃。
