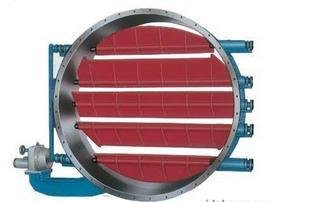

圆形、方矩形钢制手(电)动百叶调节蝶阀 电动多叶蝶阀

在线留言
产品详情

用途

圆体百叶蝶阀与电动执行机构配套广泛应用于建材、冶金、矿山、电力等生产过程,自动控制或手动控制调节管路中的介质流量之用。

本阀是调节和启闭空气、烟气尘气及可燃性气体的可靠设备,本阀可与各种执行机构配套组合成不同性能的阀门,叶片多、噪声小、重量轻、操作力矩小、流通能力大、操作方便,价格便宜,特别适用于大口径,大流量、低压差场合,广泛就用于冶金、矿山、建材、化工、电站等工业部门。

特点

蝶板采用百叶多轴体结构,流体均匀,电传动,启闭力矩省力均匀,动作灵敏,性能可靠。

主要技术参数


公称压力PN(MPa)

0.005MPa

适用温度℃

-30~350℃

适用介质

粉尘、含尘气体

泄漏量

≤3%

阀门启闭时间

≈25秒second

输入信号(直流)

Ⅱ型0~10MA;Ⅲ型4~20MA

输入通道

3个

输入电阻

Ⅱ型220Ω;Ⅲ型250Ω

电源电压

220V+20V/-20V;50HZ

介质流速

≤25m/s








主要零部件材料


名称

阀体

百叶板

连杆

支架

曲柄

阀轴

材料

碳钢

碳钢

碳钢

WCB

碳钢

2Cr13








用途

圆体百叶蝶阀与电动执行机构配套广泛应用于建材、冶金、矿山、电力等生产过程,自动控制或手动控制调节管路中的介质流量之用。

特点

蝶板采用百叶多轴体结构,流体均匀,电传动,启闭力矩省力均匀,动作灵敏,性能可靠。

主要技术参数


公称压力PN(MPa)

0.005MPa

适用温度℃

-30~350℃

适用介质

粉尘、含尘气体

泄漏量

≤3%

阀门启闭时间

≈25秒second

输入信号(直流)

Ⅱ型0~10MA;Ⅲ型4~20MA

输入通道

3个

输入电阻

Ⅱ型220Ω;Ⅲ型250Ω

电源电压

220V+20V/-20V;50HZ

介质流速

≤25m/s
